Внимание проектантов и монтажников!
Упрощенный расчет числа громкоговорителей в системах оповещения смотреть в
"СП 133.13330.2012 Приложение А (справочное)"

Вероятность эффективного срабатывания системы оповещения "Блюз" (техническая надежность) = 99%!

Уважаемые коллеги!

Доводим до Вашего сведения, что провода, применяемые для монтажа системы «БЛЮЗ» не требуют экрана.

Производя монтаж системы экранированным проводом, Вы создаете себе большие проблемы.

Монтаж системы оповещения БЛЮЗ экранированным проводом требует персонального решения соединения экрана в зависимости от конфигурации объекта, электрической схемы монтажа и особенностей электрического снабжения объекта.

Если монтаж уже выполнен экранированным проводом, и Вы столкнулись с проблемами, то мы ждем Вас у себя, с монтажно-электрической схемой системы оповещения БЛЮЗ, смонтированной на Вашем объекте. Консультация по телефону может не решить в полной мере Вашу проблему.

С уважением,
директор ООО "Системсервис"
А. М. Сутугин

Назначение:

Система оповещения и управления эвакуацией автоматизированная пожарная "БЛЮЗ ППУ - многокомпонентный" предназначена для своевременной передачи речевой информации о возникновении пожара, порядке эвакуации и других действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуациях.

Система предназначена для установки на промышленных предприятиях, в торговых комплексах, медицинских, школьных и дошкольных учреждениях, а также, в любых зданиях и сооружениях 3-4 типа с массовым пребыванием людей.

Данная система позволяет произвести сопряжение системы оповещения о пожаре с системой централизованного оповещения ГО и ЧС, а также, организовывать автономную систему оповещения объекта по линии ГО и ЧС или систему оповещения любого предназначения.

Коды ОКП:
Код ОКП - (общий) 437130
ППУ многокомпонентный: 437132
Оповещатели речевые: 437133

Описание:

Система оповещения и управления эвакуацией автоматизированная пожарная "БЛЮЗ" в составе:

Прибор управления пожарный для управления средствами оповещения многокомпонентный в составе:

• Блок базовый ББ (модификации ББ-1, ББ-2, ББ-1В, ББ-2В)
• Блок линейный БЛ вариант 2
• Выносной пульт ВП
• Оповещатели пожарные речевые "РОП вариант 2"

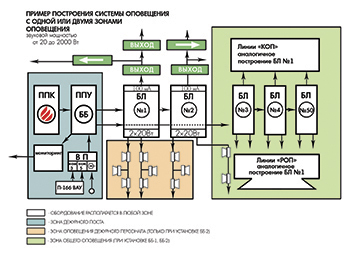

Объектовая система оповещения строится по модульному принципу, в зависимости от конфигурации объекта. Модульность построения системы позволяет сохранять общую работоспособность системы при выходе из строя одного из модульных компонентов с кратным шагом потери звуковой мощности 20 Ватт.

Один блок базовый (ББ) на всю систему до 50 блоков линейных БЛ вариант 2, с удаленностью последнего блока до 1 км.

Провода, соединяющие базовый блок с линейными блоками и линейные блоки с оповещателями пожарными "РОП" и "КОП" должны иметь сечение кабеля от 0,15 кв.мм. Количество жил между Базовым блоком и линейными блоками от 4 до 5, в зависимости от модификации базового блока и системы в целом. При использовании системы с блоком выбора (зонность общего оповещения), количество соединительных жил между базовым блоком и линейными блоками увеличивается кратно количеству используемых зон (плюс две жилы на каждую зону).

• Звуковая мощность от 20 до 2000 Ватт
• Одно или два записанных текстовых сообщения (Дежурный персонал: "Внимание! Сработала пожарная сигнализация, дежурному срочно подойти на пост, через 20 секунд будет включено общее оповещение". Общее оповещение: "Внимание! Сработала пожарная сигнализация, все срочно покинуть помещение, согласно плану эвакуации"). Запись студийная стандартная (по заказу потребителя текст общего оповещения может быть продублирован на английском языке, а также изменен).

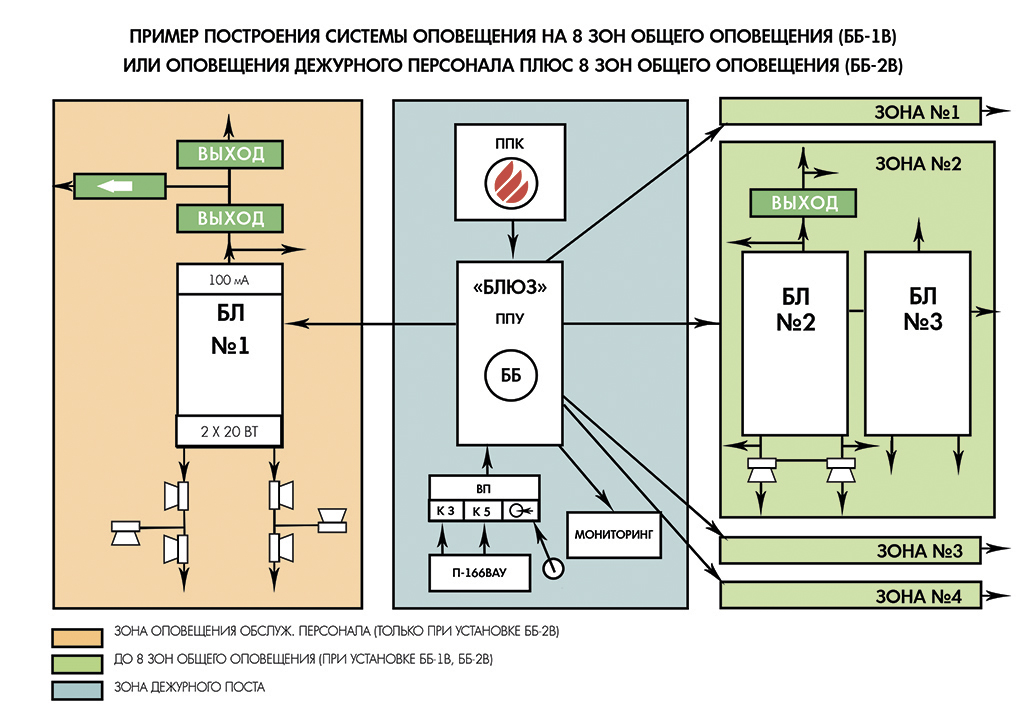

• Зонность оповещения автоматическая, от адресного ППК и, ручная, до восьми зон общего оповещения, плюс зона дежурного персонала.
• Встроенный в ББ микрофон (позонный)
• Встроенная система резервного питания (аккумуляторные батареи 12 В 2-7 А/ч)
• Встроенная система автоматического обслуживания АБ
• Встроенная система автоматического контроля АБ
• Напряжения питания ББ и БЛ промышленное однофазное 220 В 50 Гц (подводится к каждому блоку).
• Постоянный выход 12 Вольт 100 мА (в каждом линейном блоке для подключения постоянно горящих световых табло КОП-25 до 5 штук)
• Автоматический контроль всех линий связи (обрыв - короткое)
• Передача сигнала "неисправность" во внешней цепи в автоматическом режиме
• Автоматический контроль работоспособности оповещателей пожарных КОП (световые табло) контролируется:
  - подсветка информационного поля оповещателя
  - ток потребления в заданных пределах 20 мА
  - обрыв и короткое замыкание межкомпонентных соединений оповещателя.

• Автоматический контроль работоспособности оповещателей пожарных РОП (речевые оповещатели) контролируется:
  - обрыв катушки динамической головки и подвижных соединений
  - обрыв звукового трансформатора (первичной, вторичной обмоток)
  - обрыв и короткое замыкание межкомпонентных соединений оповещателя.

• Полуавтоматический контроль работоспособности системы оповещения контролируется: сохранность текстовых сообщений, работоспособность внутренних динамиков ББ, работоспособность звуковых усилителей БЛ вариант 2, работоспособность динамиков речевых оповещателей в режиме реального сообщения звуковой сигнал "метроном".
• Монтаж соединительных линий световых и речевых оповещателей выполняется по свободной двухпроводной технологии, в том числе с ответвлениями
• Настройка линий световых и речевых оповещателей, в зависимости от установленного количества, производится в полуавтоматическом режиме
• Выносной пульт ВП - позволяет произвести сопряжение системы оповещения пожарной с централизованной системой оповещения ГО и ЧС, а также организовать объектовую систему оповещения по линии ГО и ЧС или автономную систему оповещения любого предназначения.
• ВП - имеет встроенный микрофон первого приоритета
  - сирену ГО (Внимание всем!)
  - линейный вход для подключения магнитофона или другого звуковоспроизводящего устройства.


Примеры использования некоторых функций системы:

"Полуавтоматический контроль и его особенности":

при проведении пуско-наладочных и регламентных работ обслуживания смонтированной системы оповещения должна проверяться работоспособность всей системы в целом, т.е и в режиме "пожар", "эвакуация", что в некоторых случаях затруднительно, а иногда невозможно.

Как пример: больницы, дома-интернаты, школьные и дошкольные учреждения и т.д.

Специфика работы данных учреждений, таких как больница, преду-сматривает круглосуточный режим работы и тишину, а для некоторых объектов нужно учитывать особенность пациентов с неоднозначной реакцией на внешние факторы.

Алгоритм работы полуавтоматического контроля:

производится ручной запуск (контроль нажатием кнопки) системы на проверку, далее проверка осуществляется в автоматическом режиме (цикл без дополнительного перезапуска 40 минут), остановка цикла повторное нажатие кнопки контроль.

Проверяемые функции:

• Сохранность текстовых сообщений, работоспособность внутреннего динамика ББ (прослушивание на ББ записанных текстов)
• проверка прохождения текстового сообщения от базового блока (ББ) на усилители линейных блоков (БЛ) и их работоспособность.
• проверка работоспособности речевых оповещателей "РОП" (прослушивание сигнала метронома).

Примечание: прослушивание сигнала метронома не нарушает тишины, не вызывает отрицательных эмоций и не является командой к определенным действиям, как в случае со стандартными текстовыми сообщениями в режиме "пожар", "эвакуация" и т.д.
