Схемы Подключения

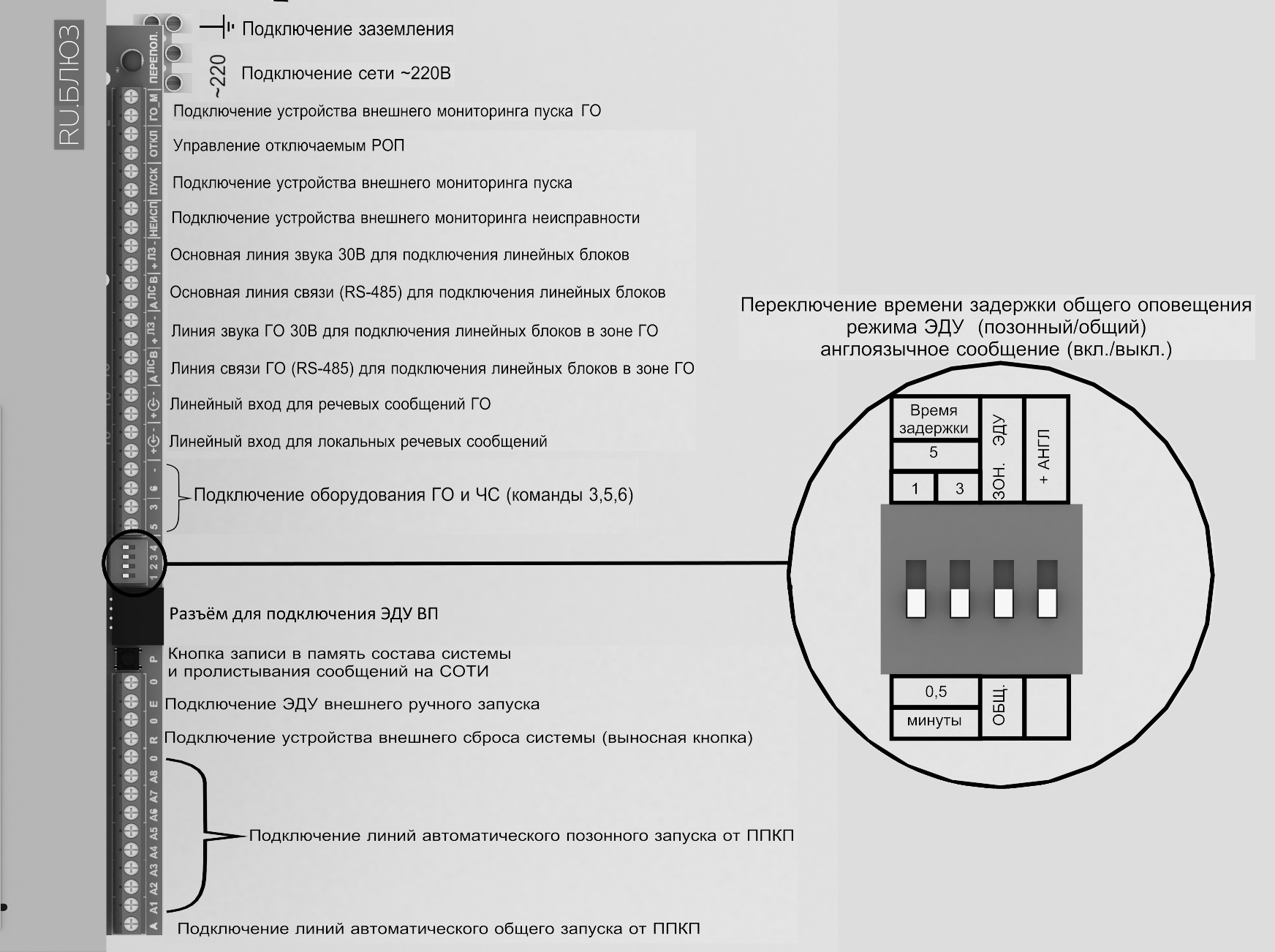

1. Схема подключения Базового Блока (ББ)

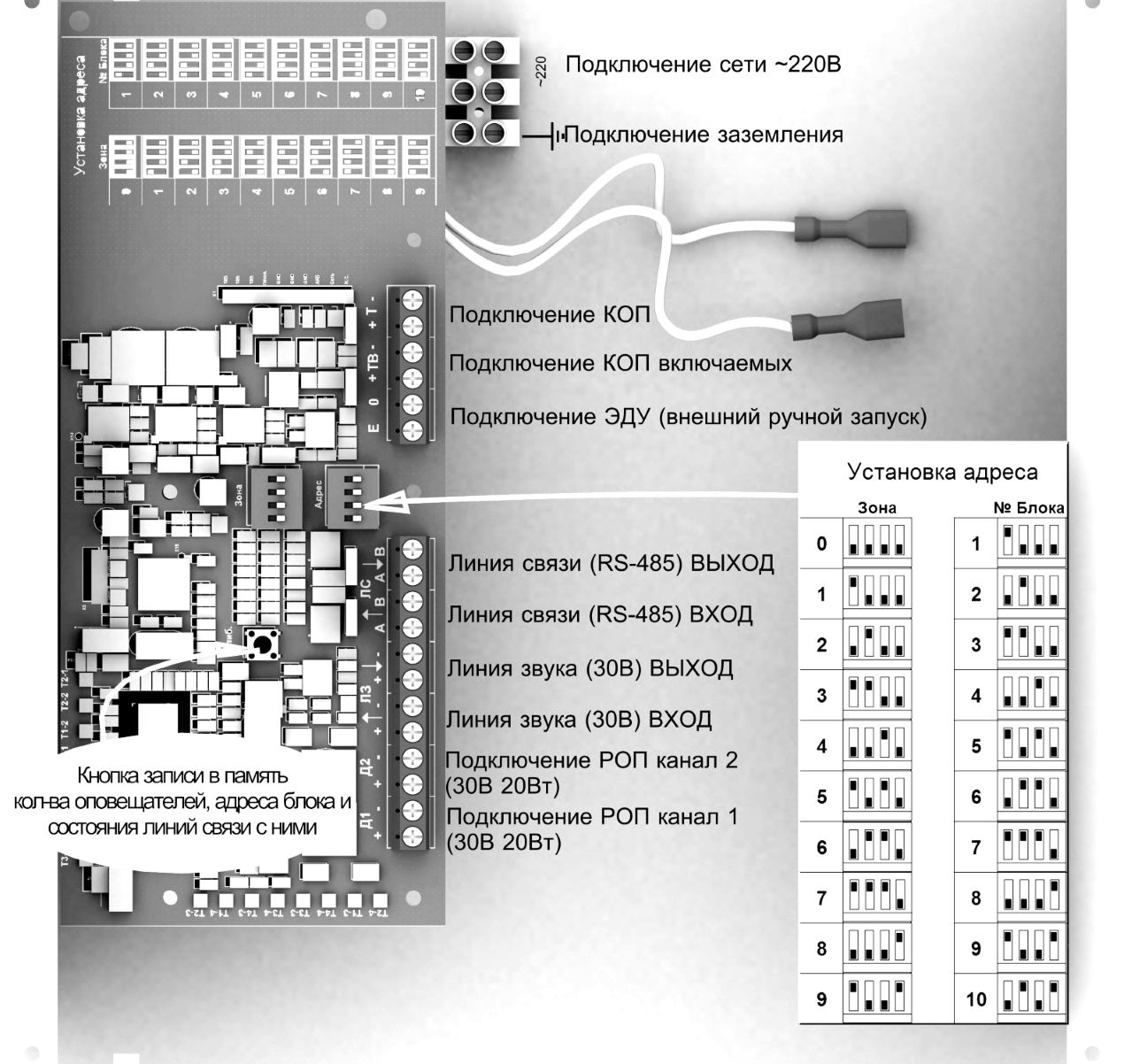

2. Схема подключения Линейных Блоков (БЛ)

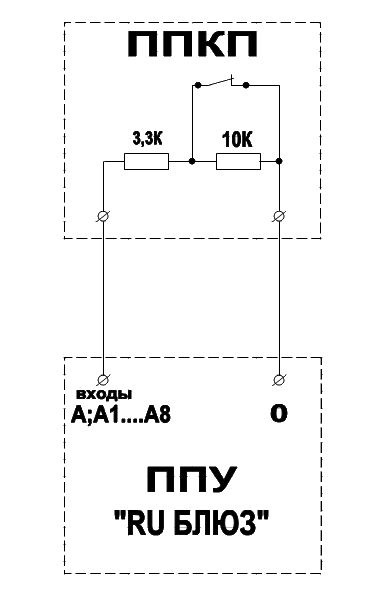

3. Схема подключения линий запуска Блока Базового (ББ) от ППК

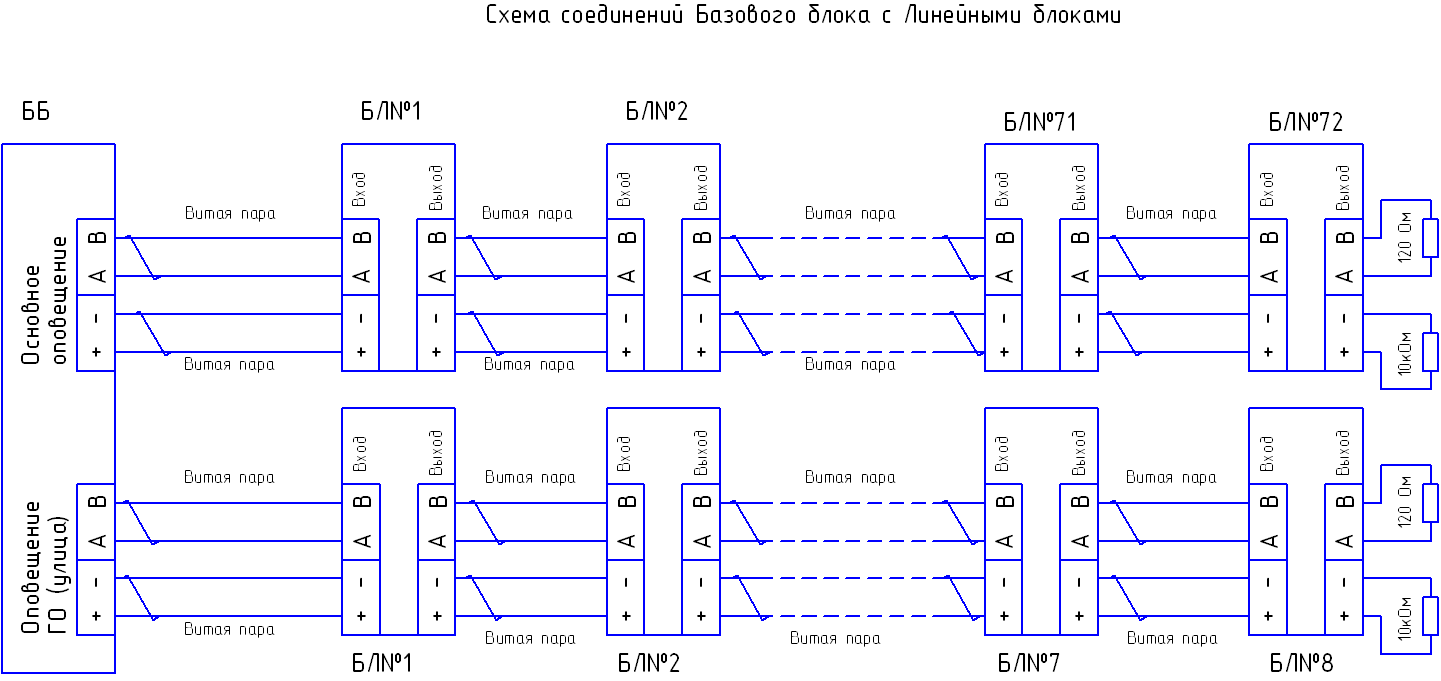

4. Схема подключения Базового Блока (ББ) к Линейным Блокам (БЛ)

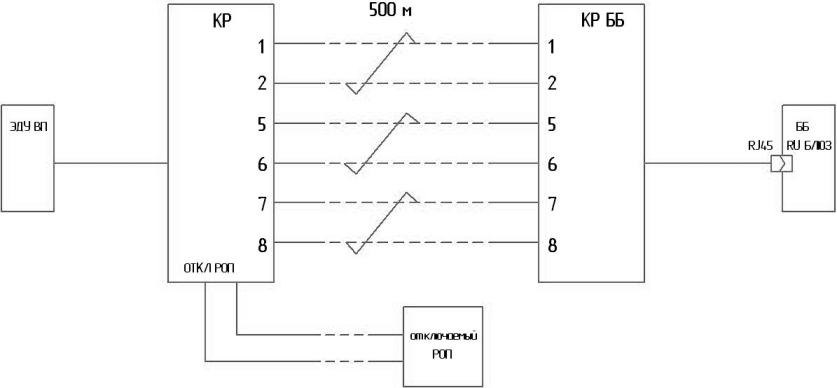

5. Схема подключения ЭДУ (ВП) (выносной пульт) к Базовому блоку (ББ)

6. Пример схемы подключения ППУ "RU Блюз" с ответвлением
(Схема подключения линейных блоков жилой части здания к базовому блоку)
