Описание и назначение прибора
Проводная речевая автоматизированная система "RU БЛЮЗ" предназначена для информирования людей, находящихся в здании и на прилегающей территории, о возможности возникновения или возникновении опасности любого характера мирного и военного времени, угрожающей здоровью и жизни людей, по средству трансляции или ретрансляции речевых сообщений, команд и сигналов по эвакуации. А также трансляцию и ретрансляцию любой речевой информации производственного, развлекательного и др. характеров в автоматическом и ручном режимах. По физической реализации линий связи прибор относится к проводным по ГОСТ Р 53325. По объекту управления ППУ "RU БЛЮЗ" относится к приборам управления средствами оповещения по ГОСТ Р 53325. По составу и функциональным характеристикам прибор относится к приборам с применением средств вычислительной техники (СВТ) для контроля, наладки, программирования по ГОСТ Р 53325. По возможности расширения своих функциональных возможностей и/или количественных характеристик прибор относится к расширяемым (за счет подключения внешних компонентов) ГОСТ Р 53325. По конструктивному исполнению ППУ "RU БЛЮЗ" относится к блочно-модульным (выполненным в нескольких корпусах, объединенных линями связи) по ГОСТ Р 53325. ППУ "RU БЛЮЗ" устойчив к воздействию температуры окружающей среды в диапазоне от 0°С до 40°С. Прибор устойчив к воздействию повышенной влажности воздуха 93% при температуре 40°С. ППУ "RU БЛЮЗ" устойчив к воздействию синусоидальной вибрации частотой 10-55 Гц с амплитудой смещения 0,35 мм. ППУ "RU БЛЮЗ" устойчив к воздействию микросекундных импульсных помех большой энергии (МИП) 2-ой степени жесткости по ГОСТ Р 51317.4.5 (класс условий эксплуатации - 2 по Б.3 приложения Б ГОСТ Р 51317.4.5). ППУ "RU БЛЮЗ" устойчив к воздействию наносекундным импульсным помехам (НИП) 2-ой степени жесткости по ГОСТ 30804.4.4 ППУ "RU БЛЮЗ" устойчив к нелинейным искажениям в сети переменного тока в диапазоне частот от 100 до 5000 Гц при амплитуде искажающего сигнала 10 В. ППУ "RU БЛЮЗ" устойчив к воздействию динамических изменений напряжения электропитания, соответствующих классу электромагнитной обстановки 2 по ГОСТ 30804.4.11. ППУ "RU БЛЮЗ" устойчив к воздействию электростатических разрядов величиной 4 кВ (2-ая степень жесткости ГОСТ 30804.4.2). ППУ "RU БЛЮЗ" устойчив к радиочастотному электромагнитному полю (РЭП) напряженностью 3 В/м в диапазоне от 80 до 1000 МГц в соответствии с ГОСТ 30804.4.3 (класс условий электромагнитной обстановки - 2) Индустриальные радиопомехи от ППУ "RU БЛЮЗ" соответствуют нормам индустриальных радиопомех от оборудования информационных технологий класса Б по ГОСТ 30805.22 (подразделы 5.1, 6.1). В состав прибора входят:

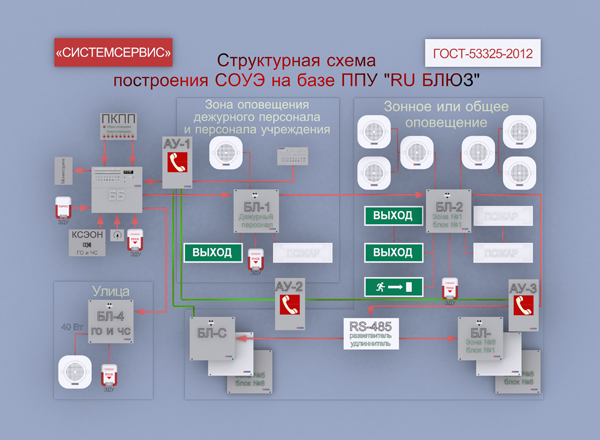

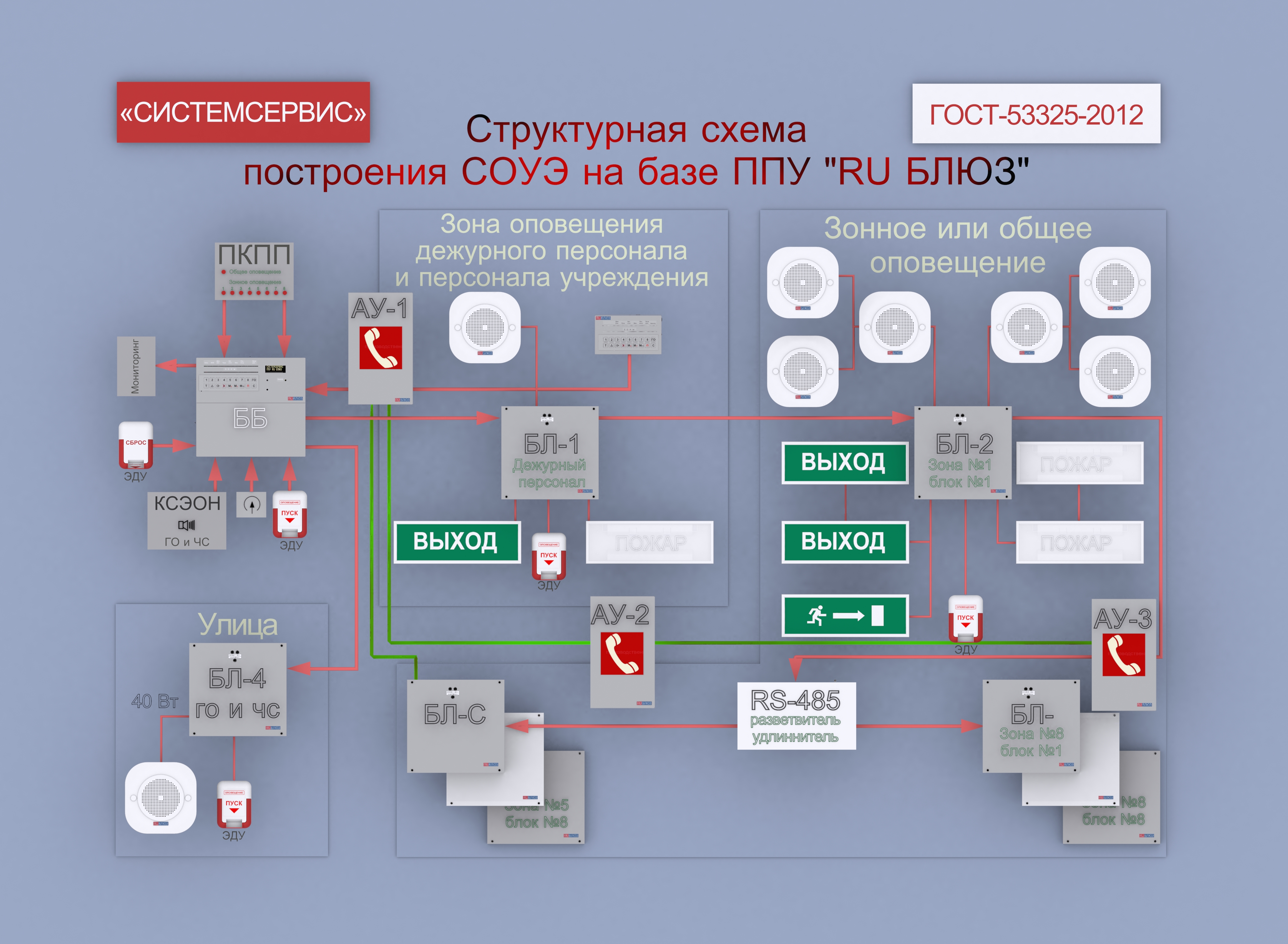

- блок базовый (ББ); - блоки линейные (БЛ-1, БЛ-2, БЛ-3, БЛ-4); - элементы дистанционного управления (ЭДУ). Технические и функциональные возможности:
- Звуковая мощность от 1 до 4000 Вт - Автоматический и ручной запуск оповещения. - Универсальный (единый) базовый блок (ББ) для всех типов СОУЭ - Общее или зональное оповещение до 8 зон, плюс зона дежурный персонал и персонал учреждения, зона ГО- улица. - До десяти линейных блоков (БЛ) в каждой зоне. - Четыре модификации линейных блоков (БЛ), каждый линейный блок имеет: постоянный выход 12 В 100 мА и управляемый выход 12 В 100 мА. По звуку: БЛ-1.- 20 Вт., БЛ-2. - 2х20 Вт. БЛ-3. - 40 Вт., БЛ-4.- только табло. - Свободная технология монтажа всех линий связи, в том числе с ответвлением. - межблочные линии связи: две витые пары. - длина линии до последнего БЛ не более 1000 метров. - линии связи линейных блоков с оповещателями обычная пара. - 100% автоматический постоянный контроль всех линий связи - контроль исправности (наличия) подключенных к линейным блокам (БЛ) световых и речевых оповещателей с точностью до единицы. - Свободное присвоение номеров линейным блокам (БЛ) с последующим формированием зон оповещения в не зависимости от места расположения линейных блоков (БЛ) на объекте или вне его (<дип> переключатель) - возможность в процессе эксплуатации СОУЭ менять конфигурацию зон и адресов без монтажных работ (<дип> переключатель) - Автоматическая адресная текстовая информация о всех видах и характере неисправности с указанием адреса в СОУЭ (на СОТИ базового блока) с дублированием светозвуковым сигналом, а так же световая индикация на линейных блоках (БЛ) - Ручной <Пуск> и <Сброс> оповещения (выносное ЭДУ) СОУЭ минуя ППКП и ППУ с любой точки объекта (общее или зональное оповещение) с контролем линий связи. - Автоматический мониторинг(передача информации о состоянии СОУЭ во внешние линии связи). - Автоматический контроль всех линий связи запуска СОУЭ (общее и по зонам) - Возможность приема команд 3, 5, 6 от централизованной автоматической системы оповещения населения ГО и ЧС (РАСЦО) с последующей ретрансляцией сигналов, текстов и речевых сообщений на объект (с соблюдением приоритета <Пожар>) и улицу (приоритет <Всегда>). - Возможность непрерывной трансляции информационных сообщений и фоновой музыки, а так же информации и текстов ГО и ЧС со звукового носителя через линейный вход (ББ) (в трех вариантах: общее, позонное, ГО улица) с интервалом контроля задействованной звуковых линий связи ½ часа с последующим перезапуском линейного входа. - Встроенный в базовый блок (ББ) микрофон первого приоритета дает возможность передачи сообщений по направлениям: дежурный персонал, общее оповещение, зональное оповещение, ГО-улица. - ручной установочный выбор времени задержки общего оповещения 0,5 мин., 1 мин., 3 мин., 5 мин. - данный прибор в режиме <Пуск> позволяет руководить эвакуацией людей с объекта, корректируя в ручном режиме очередность оповещения по зонам. - имеется возможность программирования алгоритма автоматического оповещения по зонам в зависимости от первоначального автоматического пуска какой либо зоны (очередность оповещения зон) (дополнительная опция по запросу: <Программа алгоритма оповещения конкретного объекта>). - переключатель языка встроенного текстового сообщения (1 - русский текст, 2 - русский и английский текст). Примечание: Английский текст только для стандартного сообщения. - Встроенная сирена ГО - Возможность подключения одного ЭДУ (ВП) (выносной пульт) для удаленного управления блоком базовым (ББ). ЭДУ (ВП) имеет второй приоритет по отношению к ББ и дублирует все органы управления и индикации базового блока. - Возможность построения автономной системы оповещения объекта любого предназначения.
Примеры доступных текстов, которые могут быть записаны в память ППУ "RU БЛЮЗ" (оговаривается при заказе изделия):
1. Стандартный текст (записывается по умолчанию) на двух языках (русский и английский). Текст для дежурного персонала и сотрудников учреждения - <Сработала пожарная сигнализация, дежурному срочно пройти на пост, будет включено общее оповещение> (звуковой файл - message__operator). Текст общего оповещения на двух языках - <Внимание! Сработала пожарная сигнализация, всем срочно покинуть помещения, согласно плана эвакуации> (звуковые файлы: general_message и general_message_en). 2. Текст для детского сада (только на русском языке) - <Ребята, на детской площадке спрятан сюрприз, все дружно, идем его искать> (звуковой файл - kindergarten). 3. Текст для медицинских учреждений и учреждений, где оповещается специальным <кодом> только обслуживающий персонал (только на русском языке). Вариант №1 - <Вниманию сотрудников, время начала кварцевания> (звуковой файл - medical__kvartsevanie). Вариант №2 - <Вниманию сотрудников, код 111> (звуковой файл - medical__code_111). Примечание. По желанию заказчика может быть студийно записан любой текст сообщения. Для этого от заказчика требуется официальное письмо с текстом сообщения. Данный текст письма должен быть согласован с местным органом МЧС России. ПРИОРИТЕТЫ
|
